Manual de Configuração do Controle Remoto duplicador de 433Mhz

Se você está precisando de um controle auxiliar para seu portão, mas não sabe configurá-lo na central ou não tem interesse em realizar este processo, e muito menos quer pagar visita para um técnico vir configurar o dispositivo. Então, apresento esta solução de baixo custo que são os controles duplicadores de 433 MHz (é possível encontrar versões de 315MHz, caso for o caso do seu portão).

A principal característica destes dispositivos é que não é preciso configurá-los na central do portão. Sendo necessário apenas um controle já configurado no portão para efetuar a clonagem para estes dispositivos. É um processo simples, rápido e em menos de 10 segundos, é possível configurar todos os botões do controle, os quais possuem configurações independentes, possibilitando a clonagem de mais de um controle em um único dispositivo.

Abaixo estão algumas características técnicas da maioria dos modelos encontrados pela internet. Na impossibilidade de generalizar todos os casos, são analisados dois modelos que facilmente podem ser encontrados no mercado brasileiro, seja em algumas lojas físicas ou  no mercado livre.

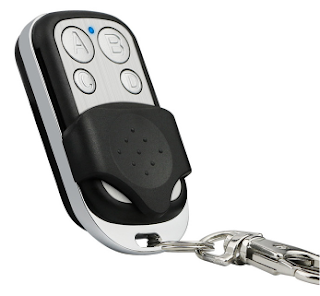

Fig. 1 - Modelo 1

Fig. 2 - Modelo 2

Características técnicas:

Modelo 1

• Marca: LISCN
• Modelo: 433.92MHZ Copy Remote Controller
• Tensão de funcionamento: DC12V (27A bateria inclusa)
• Corrente de funcionamento: ≤ 8mA
• Freqüência de trabalho: 433.92 MHz
• Modo de modulação: ASK (AM)
• A potência de transmissão: ≤ 100 mW
• O tipo de codificação: auto copiar
• Chips IC de controle remoto suportados: PT2262, PT2264, SC2262, SC2260, HS2262, 2260, LX2262, EV1527, PT2240, todos com prefixo HT ou sem código.

Modelo 2

• Marca: LISCN
• Modelo: IOU00003
• Tensão de funcionamento: DC12V (27A bateria inclusa)
• Freqüência de trabalho: 433.92 MHz
• Modo de modulação: ASK (AM)
• A potência de transmissão: ≤ 100 mW
• O tipo de codificação: auto copiar
• Chips IC de controle remoto suportados: 2260 (todos os fabricantes), 2262 (todos os fabricantes), PT2264, 5326 (todos os fabricantes), SC5262, HT600, HT680, HT6207, HT6010, HT6012, HT6014, SMC918 series, 527 (todos os fabricantes), 1527 (todos os fabricantes), 2240 (Todos Os fabricantes), todos com prefixo HT, entre outros.

Características comuns aos modelos

• Compatível com centrais: PPA, UNISYSTEM, INTELBRAS, JFL, entre outras. Não é compatível com PECCININ e ROSSI. A questão da compatibilidade não é possível garantir que o controle funcione com todos os tipo de centrais de todas as marcas, estas afirmações são baseadas em testes feitos por usuários.
• Usos:  Portão eletrônico, alarmes residenciais, entre outros. Não funciona para clonagem de alarme de carro, pois só é possível clonar controles que trabalham com codificação fixa.
• Praticidade: Não é necessário e nem recomendado configurar o controle na central que fica no portão, basta realizar a cópia do controle original, como é mostrado a seguir. Este aspecto é interessante para quem mora em condomínios, pois não necessita chamar um técnico para configurar o controle, o que evita custos com visitas técnicas.

Como saber se estes dispositivos são compatíveis com meu controle ?

Apesar destes controles serem universais e funcionarem atualmente na maioria das centrais dos portões brasileiros, há algumas restrições e orientações que você deve saber ao adquirir estes dispositivos. Para isso, são apresentadas as principais tecnologias de codificação encontradas no mercado:

• Codificação Fixa definida pelo usuário: é aquela que o utilizador define manualmente a codificação no receptor e nos transmissores, de acordo com um padrão definido. Por exemplo, aqueles controle por corte de arame ou trilha, bastante utilizado em sistemas mais antigos.
• Codificação Fixa por "Learning Code": o transmissor (controle) tem um código específico e que não pode ser modificado. Neste caso, o receptor (central no portão), tem que "aprender" seu código, ou seja, a central é programada para reconhecer este controle.
• Codificação por "Rolling Code" ou "Hopping Code": é popularmente conhecida por sistema anticlone ou por rolagem de código. Neste sistema, a cada vez que o controle (transmissor) é acionado, o código de segurança do controle é alterado. A central do portão (receptor) é programada para cadastrar o controle e reconhecer todas as combinações possíveis de código para cada controle. Como a cada acionamento o código é alterado, então, de acordo com (referência externa), um código seria repetido após o controle ser acionado algumas bilhões de vezes. Em uma estimativa do site, são necessários mais de 18 anos com duas operações por dia para que um código se repita, o que inviabiliza a clonagem.

Com relação a segurança, nos sistemas de codificação fixa, os dados enviados pelo controle NÃO são criptografados, já que são codificados usando um protocolo simples e aberto.  Neste contexto, eles são inseguros e sujeitos a clonagem por utilizarem sempre o mesmo código de acionamento. Estes sistemas são os mais populares atualmente. Já os sistemas de rolagem de código, são mais seguros devido a constante mudança no código de acionamento e dificilmente podem ser clonados. Se você estiver pensando em por seu primeiro portão eletrônico, considere colocar um sistema de rolagem de código.

Diante do exposto acima, se você tem um sistema de código fixo e não quer gastar para migrar a um sistema de rolagem de código e está precisando apenas de um controle extra, você pode utilizar os controles clonadores que mencionei no começo desta matéria, eles funcionam APENAS com sistemas de código FIXO.

Passo a passo para saber qual o tipo de codificação do controle e se o clonador vai funcionar:

1. Manual da Central: para saber qual das tecnologias acima o portão eletrônico (e/ou a central de alarme) utiliza, você pode consultar o manual destes equipamentos.
2. Abrir o controle: este é um procedimento mais simples caso não tenha o manual. Para isso, abra seu controle e procure pelo chip codificador (é um "retângulo" preto com pequenas pernas metálicas em volta - ver figuras abaixo). Se o prefixo do chip for "HCS", então é um sistema de rolagem de código e os controles clonadores não funcionarão. Caso seja com prefixo "HT" ou for "HT6P20" como na maioria dos controles, então é um sistema de codificação fixa e os controles clonadores funcionarão na maioria dos casos. Se forem outros prefixos, consulte as listas de chips suportados nas características técnicas dos modelos.
3. Frequência: Verifique a frequência de operação da sua central no portão. A grande maioria dos sistemas trabalham em 433MHz, porém há sistemas muito antigos que trabalham em 292MHz e ainda outros que funcionam a 315MHz. Logo, SEMPRE compre um clonador que trabalhe na mesma frequência do seu sistema.

Controle de código fixo - localização do chip codificador. Chip prefixo "HT6P20"

Controle de rolagem de código - localização do chip codificador. Chip prefixo "HCS"

Procedimentos de configuração:

Abaixo estão os procedimentos para configuração destes controles. É importante lembrar que não existe um único modelo ou fabricante destes controles que estão circulando no mercado. Logo, os procedimentos podem variar, mas se você não está conseguindo configurar seu controle, pode tentar este método que é rápido e simples. Inclusive, foi o método que mais vi em análises ou páginas de venda destes produtos.

1. Resetar o controle: Pressione e segure os botões "A" e "B" até o led piscar rapidamente três vezes e apagar. Logo após, mantenha o botão "A" pressionado e aperte o botão "B" 3 vezes, aguarde dois segundos e solte o botão "A". Pronto, o controle está resetado e pronto para ser configurado. Note que, se o processo foi realizado corretamente, o led não acenderá ao apertar qualquer um dos botões.
2. Clonar o controle desejado:  Posicione o controle a ser clonado ao lado deste controle ( menos de 5 cm) , aperte e segure o botão desejado do controle alvo. Escolha um dos 4 botões  do clonador e segure-o apertado. O led piscará 3 vezes rapidamente, se apagará, piscará 2 vezes lentamente e se manterá acesso. Quando o led se mantiver acesso, indica que a clonagem foi feita com sucesso e você deve soltar o botão do controle alvo e do clonador. Repare que se o processo foi realizado com sucesso, o led acenderá quando o botão configurado for pressionado, caso contrário, o led não acenderá. Refaça este passo para todos os botões.
3. Restauração do controle: Caso você se perca na etapa 2 e nenhum dos botões estiver funcionando, é possível sair do modo de configuração ao pressionar simultaneamente os botões "C" e "D" até o led piscar.

• ATENÇÃO: Se for clonar mais de um controle, é necessário realizar o procedimento para todos os controles juntos. Não irá funcionar se você configurar para um controle e depois repetir os procedimentos 1 e 2 para outro controle que deseja duplicar.

Para facilitar o processo de configuração do controle e apresentação deste dispositivo, há um vídeo de review e tutorial abaixo:

Dicas de Manutenção:

• Substituição da pilha: Para trocar a pilha do dispositivo é necessário retirar os 3 parafusos na parte inferior do controle e inserir uma pilha de tensão 12 V e 27A. A pilha é diferente do padrão utilizado nos controles tradicionais que também são de 12V, porém de 23A. A pilha para este controle é "mais fina" em comparação ao modelo mais tradicional (não se preocupe esta pilha é barata e facilmente encontrada no Mercado Livre em pacotes de 5 pilhas por 30 reais com frete grátis). A figura a baixo ilustra a diferença entre as pilhas.

Considerações Finais:

Os controles cumprem o que promete dentro de suas especificações e é uma boa opção de baixo custo (cerca de 20 reais) para se ter um controle adicional sem a necessidade de se chamar técnicos para configurar o controle na central do portão, o que torna o processo caro se levarmos em consideração o preço de um controle convencional mais o preço da visita do técnico. É lógico que os controles não têm um alcance muito alto, mas para o dia a dia na cidade é o suficiente para abrir e fechar o portão de maneira confortável.

Onde Comprar:

• Loja que compramos para fazer os testes: clique aqui

FAQ:

- Os controles já vêm com a pilha inclusa ?

 R: SIM.

- Por serem clonadores, estes controles não poderiam ser utilizados por pessoas de má índole para prática de atividades ilícitas ?

R: Não,  pois o processo de clonagem de um controle tradicional para estes dispositivos requer um distância menor que 5 cm entre os controles (testado e confirmado), além de todo um processo a ser realizado.

- O alcance destes controles é alto ?

R: Relativamente não por se tratar de um controle de baixo custo, seu alcance não é muito alto. Porém, na maioria das vezes é o suficiente.

- Posso clonar o controle de alarme veicular ?

R: Não, pois só é possível clonar controles que trabalham com codificação fixa.

- Estes controles descalibram a frequência ?

R: Não, pois apresenta um ressonador de 433MHz que calibra a frequência automaticamente para sua faixa de operação ideal.

Dicas de Segurança:

• Controle dentro do veículo: Não deixar o controle (não apenas estes controles, como qualquer outro) dentro do veículo quando for em lugares que tenham o serviço de manobrista, pois como mostrado acima, o processo de duplicação de um controle é muito simples e rápido, e uma pessoa mal intencionada pode utilizar um clonador para copiar seu controle (reportagem record).
• Cuidado ao trancar o veículo: SEMPRE verifique se a porta de seu carro está de fato trancada. Algumas pessoas, por distração ou pressa, saem de seus carros e apenas pressionam o botão para fechar no controle do alarme, mas não verificam se houve sinal sonoro ou visual da ativação do alarme. Pessoas mal intencionadas podem utilizar dispositivos ilegais para inibir o acionamento do alarme e realizar furtos em seus carros, normalmente estes dispositivos são bloqueadores de sinais e conhecidos como "Chapolin" (Reportagem fantástico). Dispositivos que operam na mesma frequência do alarme que, em alguns casos é 433MHz, como os controles de portões eletrônicos, também podem gerar uma interferência no sinal enviado ao veículo culminando no não acionamento do alarme (Teste feito pela revista quatro rodas). Você pode tirar a prova apertando e segurando pressionado o botão do seu controle do portão e, em seguida, tentar abrir ou fechar seu carro.

A tecnologia nunca é o problema ou o vilão, o problema está na índole de algumas pessoas que a utilizam para fins ilícitos.  Logo, o objetivo aqui é utilizar o dispositivo como peça de reposição para controles de portão ou alarmes. Caso, você a utilize para fins ilícitos, como práticas ilegais, saiba que pode ser processado e preso por furto qualificado.
